柔性防水套管介紹

柔性防水套管是一種適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，以下為你詳細介紹：

產品結構

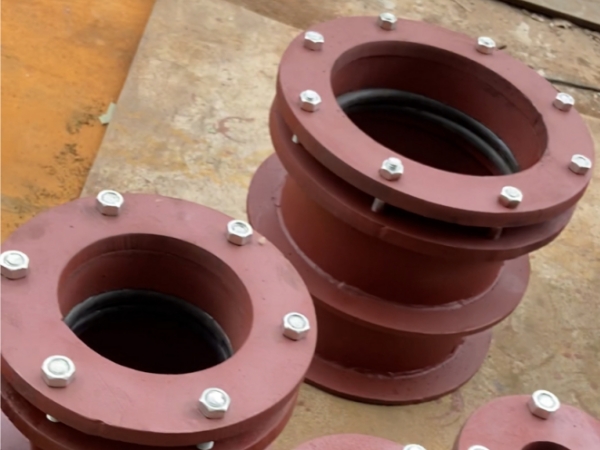

• 主要組成：通常由法蘭套管、密封圈、法蘭蓋、螺栓、螺母、鋼管、擋板等材料組成。一般外部焊接止水翼環，內部設有密封墊，采用法蘭內絲連接。部分柔性防水套管由四個翼環組成，其中兩個帶有螺栓，中間夾有密封膠條，通過壓緊翼環將防水套管緊密連接在管道上。
• 不同類型結構差異：根據結構設計和應用場景，主要分為A型和B型。A型在壓盤另一端設有擋圈，采用壓蓋端焊接擋圈密封的方式，底端沒有其他額外的密封裝置；B型在壓盤兩端都增加了擋圈，采用兩端內焊接擋圈實現雙密封，底部還加裝了金屬擋圈，可填充密封材料和密封膏，防水功能更嚴密。

產品分類

• 按標準分類：分為國標和非標。國標型防水套管完全按照建設部相關的02S404或02S312標準圖集選材和生產，對法蘭厚度、翼環厚度、管徑與管壁厚度都有嚴格要求；非標則是在外形和大概結構符合標準圖集的情況下，選材時對上述參數適當放寬要求，一定程度內的放寬不至于影響使用，但過分放寬會影響使用性能。
• 按圖集分類：有S312型和02S404型，二者在外形尺寸、結構形式上存在不同。

產品特點

• 防水性能好：采用高分子材料制成，具有優良的耐水性能，其特殊的密封結構和材料，能有效防止水分通過管道連接處滲透進入建筑物內部，解決套管與墻壁之間以及套管與管道之間的漏水問題。
• 柔韌性佳：通常采用橡膠、硅膠等柔軟材料制成，具有良好的柔性和延展性，能適應不同形狀的線路設備，也可更好地適應建筑物的變形和沉降，還能適應不同管道直徑和墻體厚度的要求，方便安裝和維修。
• 耐腐蝕性強：能夠抵抗酸、堿等化學物質的侵蝕，適用于各種復雜環境，可保護管道不受外界腐蝕性物質的侵害。
• 使用壽命長：不易老化、龜裂，能長期保持防水效果，有效保護管道系統和建筑結構。
• 安裝簡便：可以在不損壞建筑結構的情況下進行安裝，只需將套管插入到管道穿越的墻洞中，然后將另一端與管道連接即可。
• 維護方便：只需要將套管拆開，就可以對內部管道進行檢查和維護，而傳統的剛性防水套管則需要將整個管道系統拆開才能進行維護。

適用范圍

• 建筑領域：廣泛應用于建筑結構中，如建筑物地下室、水池、給排水系統、空調系統、消防系統等，保護管道免受振動和其他外部因素的影響，實現嚴密的防水效果。
• 工業領域：在化工廠、工業設施、鋼鐵工業、水處理設備、造紙設備、化工設備等場景中發揮重要作用，保護管道穿過設備或建筑物的外殼，避免對環境造成污染或損壞，有效密封管道和結構之間的縫隙，確保無泄漏。
• 其他領域：在自來水和污水處理、電力、通信、交通等領域也有應用，如戶外電力線路、地鐵隧道、高速公路信號燈等場合，用于保護各種線路設備不受潮濕侵害。

安裝要點

• 安裝前準備：安裝前要把管道整理干凈，檢查管道的三通線、閥門和三通管件。根據管道直徑和墻體厚度，選擇合適規格的柔性防水套管，一般套管長度等于墻厚，常用長度有250mm、300mm、400mm、500mm、600mm等。
• 墻體處理：套管穿墻處的墻壁，如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆筑范圍應比翼環直徑大200mm，而且必須將套管一次澆固于墻內。穿管處的混凝土墻厚應不小于300mm，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑至少為翼環直徑加200mm。
• 套管安裝：將套管套在管道上，確保套管與管道緊密貼合，無縫隙。然后將套好套管的管道穿過墻體孔洞，保證管道與墻體垂直、水平。在墻體兩側分別用密封材料對套管與墻體之間的縫隙進行填充密封，常用的柔性填料材料有瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板等，密封膏有聚硫密封膏、聚胺脂密封膏等。
• 安裝方向：如果防水套管安裝在沒有集水坑的地方，有法蘭盤的一面朝著室內方向安裝；如果安裝在有集水坑的地方，沒有法蘭盤的一面朝著集水坑方向安裝。
• 防腐處理：套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油），外層防腐由設計決定。
