防水套管的制作檢驗與安裝

一、剛性防水套管制作

1)剛性防水套管的制作材料：鋼管、鋼板等。

2)根據預留套管圖(位置、標高、管徑、長度)，選用比管道大兩號的鋼管做剛性防水套管的本體，進行下料;在鋼套管外圈的中間部位焊接一翼環，翼環的直徑要比鋼套管的外徑至少大100mm(翼環所用鋼板的厚度不能低于IOmm)。而且，翼環的中心應與鋼套管的中心重合，再在鋼套管的里圈焊接一擋圈。擋圈的高度以能穿過要安裝的管道為宜，擋圈應首尾相連，不能斷開。翼環和擋圈與鋼套管焊接時，應雙面焊接，焊縫飽滿、無氣孔、無咬邊、不漏水。

3)套管兩端打磨光滑后待用。

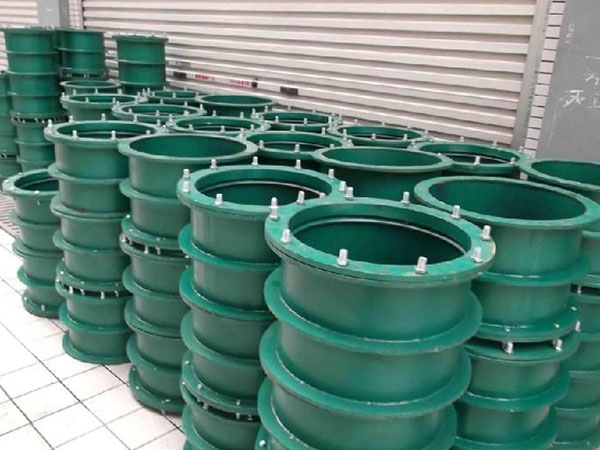

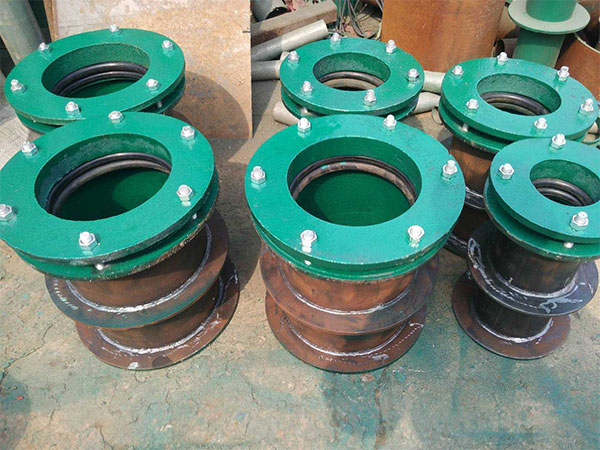

二、柔性防水套管：購置成品防水套管即可柔性防水套管的檢驗。現在市場上有成品的柔性防水套管，進場后對其進行嚴格的驗收即可。

主要驗收的內容有：

1)管徑的大小是否符合設計要求和施工規范規定;

2)翼環和擋圈的高度和厚度是否達到標準圖集的要求，焊接是否為雙面焊接，是否有焊接不嚴密的地方;

3)膠圈的大小是否合適，膠圈的材質是否是橡膠產品(膠圈應不是由再生橡膠制成);

4)是否已經防腐;

5)法蘭與套管是否配套;

6)柔性防水套管的長度是否與墻體的厚度相適宜。

三、套管安裝

1、墻體防水套管安裝

土建鋼筋綁扎完調整好后，安裝人員開始安裝套管，施工人員應根據預留套管圖在地面上畫出套管的位置，并且在地面上明顯的部位標明套管的安裝標高，然后，一人在上面吊下一個線墜，使線墜與已畫好的位置線重合，根據土建提供的水平基準線，算出套管的中心距基準線的高度，然后放置套管。套管要安裝牢固，不能有任何的移位，防水套管斷面平整;放置套管時，不能隨便亂剪亂割土建墻體鋼筋，若需要斷筋時要通過結構專業，結構專業同意后方可進行施工，同時在斷筋處進行正確的鋼筋加固;不能亂裁亂砸墻體結構鋼筋，固定時在套管兩端用“井”字附加筋(中l(wèi)6螺紋鋼)與土建的結構副筋點焊牢固，同時把套管上下相鄰的兩根橫筋與套管兩側的3根—4根立筋的“十”字相交點電焊焊死，以防止套管太重而發生下沉，從而造成套管標高的偏差;安裝完成后，應進行驗收確保合格。在土建模板施工時，需要有人看管，防止因不好合模板，而將安裝好的套管拆除。提醒土建施工人員，重點注意模板的密封性要好，防止在澆筑混凝土?xí)r出現跑漿漏漿。在放置套管時，如果是排水管，應設置與排水管坡度相同的坡，并且坡向室外;如果是采暖管，應設置與采暖管坡度一致的坡。柔性防水套管的方向，應該將帶有法蘭的這一端面預留在室內，便于安裝和維修。

2、頂板防水套管安裝

1)頂板防水套管的制作與穿墻防水套管的做法有一點區別就是翼環的位置，頂板預留的防水套管的翼環應焊接在混凝土頂板的中間。穿頂板的防水套管與土建結構一起施工，直接預埋到位。

2)頂板模支好后，確定防水套管的定位，在防水套管的安裝位置上用與模板有明顯區別的油漆在模板上畫出“十”字標記，十字交叉線的中心就是防水套管的中心，放置套管時使套管中心線與“十”字中心重合，并用“井”字附加筋與結構鋼筋點焊牢固;防止在混凝土澆筑時，出現移位。

3)套管頂部應高出成品板面(混凝土厚+保溫層厚+找平層厚+防水層厚等)200mm，套管底部與樓板底平齊。

4)在做防水前，穿頂板的排水管道要求施工完畢，然后將套管與管道的間隙封堵嚴密。
