排水工程中防水套管的質量控制

隨著我國建設事業的蓬勃發展，許多帶有地下室的高層或非常高層建筑如雨后春筍般拔地而起，為了很好的利用空間，設計人員一般將管道干管、水池、水泵房集中設在地下室，此時，穿過水池、地下室外墻的防水套管的安裝和套管與管道之間的縫隙處理尤其顯得重要，如果施工不當，很容易引起地下室和水池壁滲漏。因此，給排水監理工程師應認真做好防水套管安裝的質量控制，消除滲漏隱患，確保工程的使用功能。

一、防水套管的分類與應用

防水套管按結構形式一般可分為柔性防水套管、剛性防水套管和剛性防水翼環三種類型。在民用建筑工程的地下室外墻和水池上，一般剛性防水套管用得較多，柔性防水套管主要用于水池上各種水泵的進水口，而剛性防水翼環用得相對較少，當然設計有特殊要求的除外。

二、防水套管的施工工藝

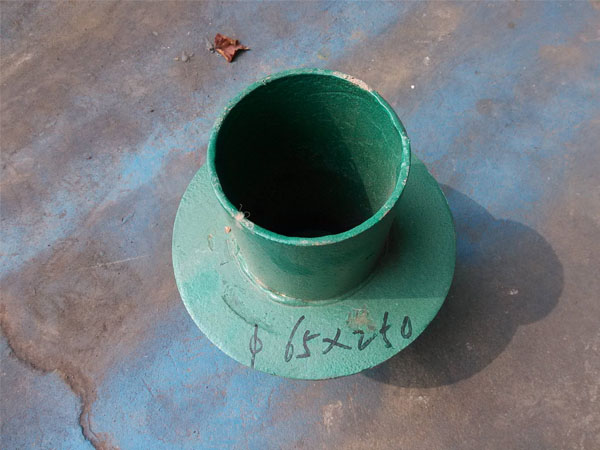

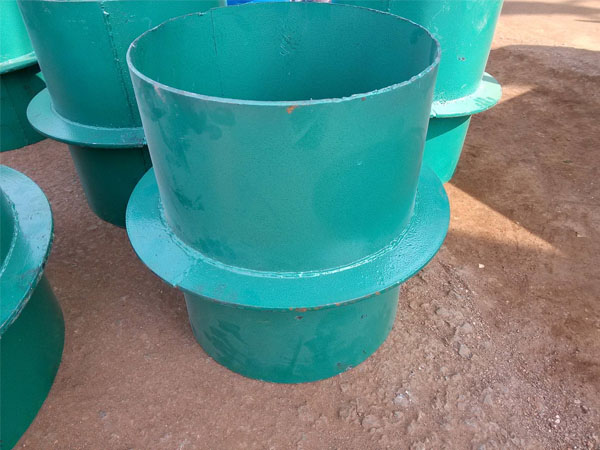

1.剛性防水套管施工準備→下料制作→除銹、防腐→安裝定位(按設計要求的幾何尺寸，找準位置，準確定位)→固定套管并堵好套管→安裝管道(A型還應有擋圈)→管道與套管之間的縫隙處理(先填打油麻，長度為套管長度的1/3，再用捻鑿將石棉水泥嵌填打實，對用于飲用水池的防水套管在迎水面還應嵌填無毒密封膏)→潮濕養護。

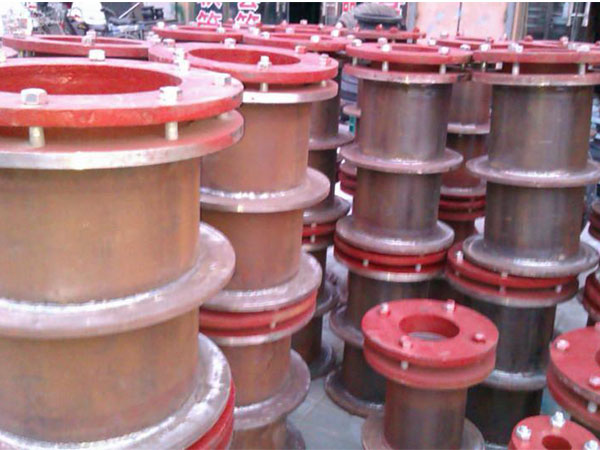

2.柔性防水套管施工準備→下料制作(包括擋圈的制作)→除銹、防腐→安裝定位(按設計要求的幾何尺寸，找準位置，準確定位)→固定套管并堵好套管→安裝管道→管道與套管之間的縫隙處理(迎水面：先用柔性填縫材料填實，再用無毒密封膏嵌縫，套管外側：先嵌填橡膠密封圈，再擰緊法蘭壓蓋)。

三、監理控制措施

1.事前預控①監理工程師應認真審核專業圖紙，了解設計意圖，有問題及時與設計溝通。②熟悉和掌握剛性、柔性防水套管的正確做法。③仔細審核施工組織設計(施工方案)。④審查管理人員、技術人員資格，電焊工要持有焊工操作上崗證，由監理工程師認可后方可進行防水套管的施工。

2.主要材料控制①鋼管。應具有產品質量保證書(合格證)、檢驗報告等質量證明文件，鋼管的尺寸、規格應符合設計和標準圖集要求，管材的管壁內外厚薄一致，無銹蝕，內壁無毛刺;②鋼板。應具有產品質量保證書(合格證)，鋼板的厚度應符合設計和標準圖集要求;③水泥。應具有產品質量保證書、試驗報告等質量證明文件，且水泥標號不能低于425號硅酸鹽水泥;④石棉。應選用符合GB/78071—2001標準的4級以上機選溫石棉;⑤油麻。應采用纖維長、無皮質、清潔、松軟、富有韌性;⑥橡膠密封圈的硬度、物理性能、質量、尺寸和公差、及檢驗均應符合要求;對用于飲用水池的橡膠密封圈、密封膏、防護涂料應無毒，并具有國家或地區衛生防疫檢疫權威機構出具的檢測報告。

四、事中監控

1.防水套管制作的監控要點①對照圖集的材料表嚴格檢查防水套管的規格、尺寸、長度和型號，以及防水翼環、法蘭壓蓋的直徑、厚度。②嚴格檢查防水翼環的焊接質量。③套管和防水翼環加工完成后應進行除銹和防腐。④在制作階段，監理工程師還應該核心檢查柔性防水套管內擋圈的制作情況，擋圈的尺寸、規格均應符合圖集要求。

2.防水套管安裝的監控要點①防水套管的坐標、標高應符合設計要求，防水套管的端面應平正;②防水套管要一次澆注于混凝土墻內，當防水套管穿過非混凝土墻壁時，應局部改用混凝土墻壁，其澆注范圍應比防水翼環直徑大200毫米，而且要一次性澆注;③柔性防水套管穿管處的混凝土墻厚應不小于300毫米，剛性防水套管穿管處的混凝土墻厚應不小于200毫米，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為防水翼環直徑+200;④防水套管安裝結束后，還應有防堵措施。

3.縫隙處理的監控要點①管道穿過套管時，其環向間隙應均勻，柔性防水套管的套管法蘭和法蘭壓蓋軸線應同心;②對02S-404A型剛性防水套管，穿套管的鋼管上應設有擋圈，擋圈的規格、尺寸、位置應符合設計或圖集要求;③油麻應用捻鑿填打密實，油麻的直徑為1.5倍接口環向間隙，填打油麻時要兩面同時填打;④石棉水泥的配合比應符合規范GB50268-97的要求，石棉水泥的重量配合比應為石棉30%，水泥70%，水灰比宜小于或等于0.2，石棉水泥應拌和均勻，拌好的石棉水泥應在初凝前用完;石棉水泥應填打密實，表面應平整一致并凹入端面2mm;填打后的接口應及時潮濕養護;⑤橡膠密封圈使用前應嚴格檢查，不允許有割裂、龜裂、錯位、錯配、飛邊等缺陷，與橡膠密封圈接觸的表面應潔凈，套在鋼管上的橡膠圈應平直，無扭曲;⑥法蘭壓蓋上的螺栓應對角擰緊;⑦水池上的防水套管，其迎水面應嵌填無毒密封膏，嵌填前應清除縫內銹蝕、漆皮及污物，保證嵌填部位清潔、干燥。

4.旁站監理旁站監理的主要內容包括：是否按照規范、設計文件、圖集和施工組織設計施工;是否使用合格的材料;施工方現場管理人員、質檢員是否在崗;施工操作人員是否具有上崗證等。

5.事后控制旁站結束后，監理工程師應及時簽署防水套管的隱蔽工程驗收記錄，整理旁站記錄、監理日志、監理工程師通知單、聯系單等一系列資料，及時歸檔。

總之，每位給排水監理工程師要重視對防水套管的質量控制，對防水套管制作、安裝和管道與套管之間的縫隙處理的施工全過程要嚴格把關，認真監控，為消除滲漏隱患，為創造精品工程盡一份力。
